Perfis Laminares, Lamelares e Tubulares para Decantadores
SEDIMENTAÇÃO E DECANTAÇÃO
O processo físico de sedimentação por gravidade de partículas sólidas suspensas em meio líquido permite sua clarificação, sendo portanto de fundamental importância para o funcionamento eficiente de Estações de Tratamento de Água (E.T.A.) e Estações de Tratamento de Esgoto (E.T.E.) Esse processo é maximizado nos decantadores.
A utilização dos perfis tubulares e laminares PETRANOVA® para decantadores anula a formação de turbulências e diminui o gradiente de velocidades no regime de passagem da água, pois inibe a formação de correntezas e caminhos preferenciais.
Como consequência, a sedimentação é otimizada, com elevada eficiência, propiciando a separação em fase líquida e sólida, e maior detenção de sólidos no decantador, protegendo os filtros do recebimento dessas partículas, aumentando significativamente sua performance.
BENEFÍCIOS NO TRATAMENTO DA ÁGUA
- aumenta a eficiência da sedimentação e detenção dos flocos
- reduz o tempo de permanência de água floculada nos decantadores
- aumenta as carreiras de filtração
- aumenta a durabilidade do leito filtrante
- diminui significativamente o consumo de água para retrolavagem dos filtros, custos de energia elétrica e produtos químicos
- otimiza significativamente o funcionamento e a produtividade da E.T.A.


PERFIS
Os perfis PETRANOVA® são fabricados na unidade de Mogi das Cruzes/SP pelo processo de extrusão contínua, em três versões, e suas dimensões podem variar de acordo com a necessidade do projeto da E.T.A.

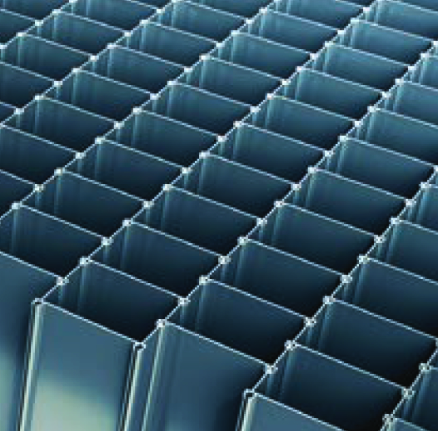

RETANGULARES OCTOGONAIS:
São montados com arrebites metálitos.


DIMENSÕES (mm)
Cotas | 50 x 90 | 60 x 100 | 70 x 110 | 80 x 140 |
A | 90 | 100 | 110 | 140 |
B | 50 | 60 | 70 | 80 |
e | 1,5 a 2 | 1,5 a 2 | 1,5 a 2 | 1,5 a 2 |
Comprimento: de 500 a 1.800 mm
RETANGULARES MACHO E FÊMEA:
Podem ser montados com arrebites metálicos e solda química.


DIMENSÕES (mm)
Cotas | 50 x 90 | 60 x 100 | 70 x 110 | 80 x 140 |
A | 90 | 100 | 110 | 140 |
B | 50 | 60 | 70 | 80 |
e | 1,5 a 2 | 1,5 a 2 | 1,5 a 2 | 1,5 a 2 |
Comprimento: de 500 a 1.800 mm
CHEVRON:
Podem ser montados com arrebites metálicos ou por termosoldagem.


DIMENSÕES (mm)
Cotas | |
A | 68 |
B | 55 |
C | 140 |
e | 1,5 a 2 |
Comprimento: de 500 a 1.800 mm
CHEVRON DUPLO:
Podem ser montados com rebites metálicos ou por termosoldagem. Indicado para utilização em E.T.A.s e E.T.E.s.


DIMENSÕES (mm)
Cotas | |
A | 68 |
B | 110 |
C | 140 |
e | 1,5 a 2 |
Comprimento: de 500 a 1.800 mm
CHEVRON LAMELAR:
Podem ser montados com rebites metálicos ou por termosoldagem. Indicado para utilização em E.T.A.s e E.T.E.s.


DIMENSÕES (mm)
Cotas | |
A | 125 |
B | 15 |
C | 130 |
e | 1,2 a 1,5 |
Comprimento: de 500 a 1.800 mm

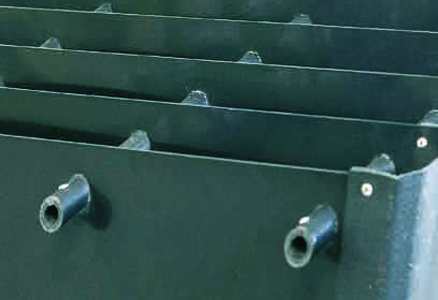

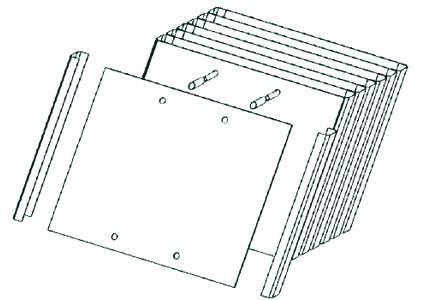

PLACAS PLANAS PARALELAS
PLACAS PLANAS PARALELAS EM PSAI (POLIESTIRENO DE ALTO IMPACTO) COM ESPAÇAMENTO E ATIRANTAMENTO TUBULAR REDONDO:
Dimensões de acordo com projeto.


PLACAS PLANAS PARALELAS EM PSAI (POLIESTIRENO DE ALTO IMPACTO) COM ESPAÇAMENTO E ATIRANTAMENTO POR PERFIS TUBULARES RETANGULARES OCTOGONAIS:
Dimensões de acordo com o projeto.


PLACAS DE PSAI (POLIESTIRENO DE ALTO IMPACTO) VACUUM FORMADAS


CARACTERÍSTICAS TÉCNICAS
Os perfis laminares, lamelares e tubulares fabricados pela PETRANOVA® atendem à Norma 12.216 (Projeto de Estação de Tratamento de Água para Abastecimento Público), utilizando PVC (Policloreto de Vinila) e PSAI (Poliestireno de Alto Impacto) com aditivos anti-UV, quimicamente inertes, que não geram qualquer tipo de resíduo na água tratada.
Os módulos podem ser fornecidos pré-montados, agilizando a instalação.
SISTEMAS DE APOIO

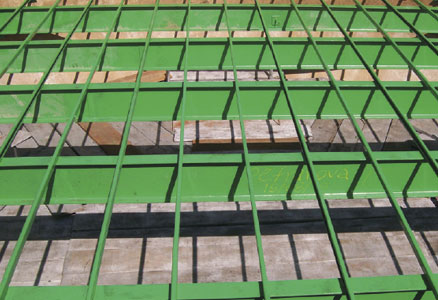

Os sistemas de apoio e sustentação dos módulos podem ser fornecidos em madeira de lei e em estruturas metálicas.
Os de madeira de lei apresentam grande resistência ao ataque de fungos aprodecedores e cupins. Considerando que estarão sempre submersos, sua durabilidade é extremamente longa. A trabalhabilidade da madeira na instalação é versátil e rápida. Em função disso e do ótimo custo/benefício, é adotada em mais de 95% dos decantadores no Brasil.
As estruturas metálicas também são uma opção, sendo fornecidas em aço inox 304 ou aço carbono com pintura epóxi.
